Gāzes infrasarkanā starojuma sildītājs, aluminizēta tērauda reflektori, piespiedu velkmes deglis, 48 kW sildīšanas jauda, dabasgāzes patēriņš 4.6 m³/st., horizontālais ierīkošanas augstums 7.5-13 m, garums 9.4 m, svars 153 kg, GARANTIJA 2 gadi
Vai jūs interesē šis produkts? Sazinieties ar mums:

Roberts Priekulis

LV, RU, EN
+371 286 22395

Tirdzniecības pārstāvis Latvijā Saņemt piedāvājumu
Noklikšķiniet uz modeļa: parādīsies tehniskā informācija, izmēri, piederumi
VSUTE „U” veida caurules modeļi - aluminizēta tērauda reflektori, piespiedu velkmes deglis
VS15UTE 15 kW sildīšanas jauda, dabasgāzes patēriņš 1.4 m³/st., horizontālais ierīkošanas augstums 4-5 m, garums 4.5 m, svars 58 kg, GARANTIJA 2 gadi
VS15UTE
15 kW sildīšanas jauda, dabasgāzes patēriņš 1.4 m³/st., horizontālais ierīkošanas augstums 4-5 m, garums 4.5 m, svars 58 kg, GARANTIJA 2 gadi
VS25UTE 23.5 kW sildīšanas jauda, dabasgāzes patēriņš 2.3 m³/st., horizontālais ierīkošanas augstums 5-8 m, garums 5.1 m, svars 64 kg, GARANTIJA 2 gadi
VS25UTE
23.5 kW sildīšanas jauda, dabasgāzes patēriņš 2.3 m³/st., horizontālais ierīkošanas augstums 5-8 m, garums 5.1 m, svars 64 kg, GARANTIJA 2 gadi
VS35UTE 36 kW sildīšanas jauda, dabasgāzes patēriņš 3.4 m³/st., horizontālais ierīkošanas augstums 6-10 m, garums 7.6 m, svars 131 kg, GARANTIJA 2 gadi
VS35UTE
36 kW sildīšanas jauda, dabasgāzes patēriņš 3.4 m³/st., horizontālais ierīkošanas augstums 6-10 m, garums 7.6 m, svars 131 kg, GARANTIJA 2 gadi
VS40UTE 40 kW sildīšanas jauda, dabasgāzes patēriņš 3.8 m³/st., horizontālais ierīkošanas augstums 6.5-11 m, garums 8.5 m, svars 140 kg, GARANTIJA 2 gadi
VS40UTE
40 kW sildīšanas jauda, dabasgāzes patēriņš 3.8 m³/st., horizontālais ierīkošanas augstums 6.5-11 m, garums 8.5 m, svars 140 kg, GARANTIJA 2 gadi
VS45UTE 44 kW sildīšanas jauda, dabasgāzes patēriņš 4.2 m³/st., horizontālais ierīkošanas augstums 7-12 m, garums 9.4 m, svars 153 kg, GARANTIJA 2 gadi
VS45UTE
44 kW sildīšanas jauda, dabasgāzes patēriņš 4.2 m³/st., horizontālais ierīkošanas augstums 7-12 m, garums 9.4 m, svars 153 kg, GARANTIJA 2 gadi
VS50UTE 48 kW sildīšanas jauda, dabasgāzes patēriņš 4.6 m³/st., horizontālais ierīkošanas augstums 7.5-13 m, garums 9.4 m, svars 153 kg, GARANTIJA 2 gadi
VS50UTE
48 kW sildīšanas jauda, dabasgāzes patēriņš 4.6 m³/st., horizontālais ierīkošanas augstums 7.5-13 m, garums 9.4 m, svars 153 kg, GARANTIJA 2 gadi
Modelis VS VS / VSA
15UT4 15UT 20UT 25UT 30UT 35UT 40UT 45UT 50UT
Nominālā kopējā siltuma padeve kW 15,8 15,0 19,5 23,5 29,5 36,0 40,0 44,0 48,0
Nominālais gāzes patēriņš vienam deglim dabas gāze (G20) m3/h 1,5 1,4 1,9 2,3 2,8 3,4 3,8 4,2 4,6
propāns (G31) l/h - 2,16 2,73 3,34 3,98 5,12 5,68 6,25 6,82
Gāzes pievads BSP/Rc 1/2"
Strāvas avots   230 V, 1 fāze, 50 Hz, maks. 1 A
Izplūdes caurule – dubultsienas diametrs mm 127
Dūmgāzu temperatūra dabas gāze (G20) °C 200 - 250
propāns (G31) °C - 190 - 240
Izmēri garums m 2,22 3,42 4,14 5,07 6,03 5,71 5,71 7,47 7,47
platums mm 675 500 500 500 500 675 675 675 675
augstums mm 260 240 240 240 240 260 260 260 260
Ieteicamais montāžas augstuma diapazons horizontāls stiprinājums m 4 - 5 4 - 5 4,5 - 7 5 - 8 5,5 - 9 6 - 10 6,5 - 11 7 - 12 7,5 - 13
stiprinājums slīpi/pie sienas m 3,5 - 4,5 3,5 - 4,5 3,5 - 5 4 - 5 4 - 6 4.5 - 6.5 5 - 7 5,5 - 8 6 - 9
Svars kg 41 43 50 60 70 92 92 121 121

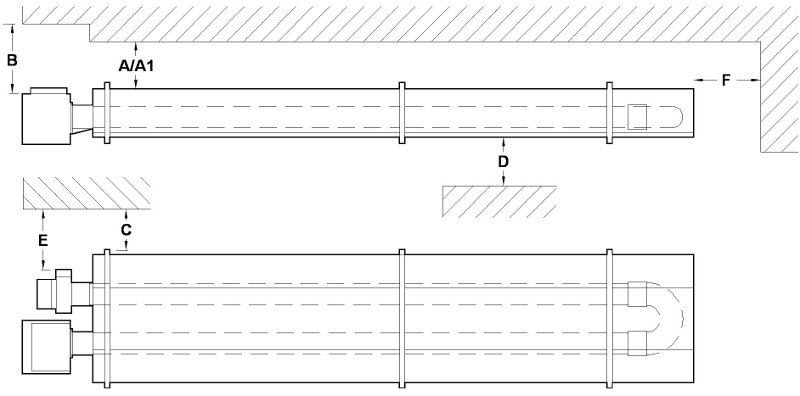

Minimālālo atstarpju attālumi līdz degošām virsmām

Gāzes sildītāju VSUT atstarpju attālumi līdz degošām virsmām

Modelis VS15UT4 VS15UT VS20UT VS25UT VS30UT VS35UT VS40UT VS45UT VS50UT
- VSA15UT VSA20UT VSA25UT VSA30UT VSA35UT VSA40UT VSA45UT VSA50UT
Virs reflektora (VSUT dabas gāzes modeļi) A 180 180 180 180
Virs reflektora (visi VSAUT un VSUT LPG modeļi) A1 280 280 280 280
Virs degļa un ventilatora bloka ar dūmvadu B 500 500 500 500
No sāniem C 900 1000 1100 1100
Zem caurulēm D 1500 1700 2100 2100
Horizontāli no sildītāja izplūdes bez dūmvada E 1200 1200 1200 1200
No sildītāja gala līdz sienai F 500 500 500 500

U veida cauruļu tipa sildītāja modelis koncentrē izstaroto siltumu noteiktā telpas zonā nevis visā telpā. Ierīces pieejamas divās versijās:

  • VSUT - aprīkotas ar nerūsējošā tērauda reflektoriem un reflektoru galu vākiem;
  • VSAUT - aprīkotas ar terauda relektoriem ar alumīnija pārklājumu bez reflektora galu vākiem, lētāka versija.

Ievads

Nortek izslavēts ar sasniegumiem novatorisku risinājumu ieviešanā, uzņēmums ir viens no vadošajiem infrasarkanā starojuma cauruļu tipa apkures sistēmu piegādātājiem Europā, jau atkal inovāciju un tehnisko rādītāju ziņā nāk klajā ar jaunu nozares standartu.

Infrasarkanā starojuma cauruļu tipa sildītāju klāstā ir sildītāji, kas efektivitātes un enerģijas izmaksu samazināšanas ziņā nodrošina teicamu sniegumu.

Sasniegumu pamatā ir šo ierīču efektīvais un modernais deglis.

Jauna, uzlabota degļa tehnoloģija

  • Jauns pludlīnijas formas degļa uzgalis nodrošina garāku un vienmērīgi sadalītu liesmu, attiecīgi ievērojami uzlabojas temperatūras sadalījums caurulē visa sildītāja garumā, nodrošinot daudz vienmērīgāku aptvertās grīdas platības sildīšanu.
  • Degšanas process notiek tieši caurulē. Šāds risinājums ne tikai ļauj samazināt standarta degļa vadības bloka izmērus un svaru, bet arī vienkāršo trokšņu līmeņa samazināšanu (tikai 47 dB(A), 3 m brīvlaukā).
  • Degļi pieejami ar jaudu no 16 līdz 48 kW.
  • Visām ierīcēm ir CE apstiprinājums.
  • NOx emisijas līmenis ir tikai 52 ppm, atsevišķiem modeļiem tas ir par 40% zemāks nekā standarta infrasarkanā starojuma sildītājiem.

KonstrukcijaVision infrasarkanā starojuma sildītāju konstrukcija

Kronšteini reflektora drošai un stabilai nostiprināšanai ar skrūvēm.

Ideāls risinājums pielietošanai jebkurā vietā, kur nepieciešama droša sistēma, piemēram, vēja iedarbībai pakļautām vietām virs durvīm vai angāru durvīm (pie sienām).

Papildu vadība viena pogas pieskāriena attālumā

Visi šie modeļi ir saderīgi ar Nortek „SmartCom3”vadības sistēmām. SmartCom3 sistēmām ir pieejamas daudzas un dažādas funkcijas, piemēram, pašapmācoša, optimizēta palaišana, lai nodrošinātu lielāku komfortu un enerģijas ekonomiju.

Infrasarkanā starojuma apkure

Darbības princips ir tāds pats kā saulei, ar elektromagnētiskajiem viļņiem izstarotais siltums silda visus priekšmetus un virsmas. Nortek infrasarkanā starojuma sildītāji ir uzstādīti telpas augšdaļā un to izstarotais siltums ar reflektoru tiek novirzīts telpas lejas daļā.

Infrasarkanā starojuma enerģija inerti plūst pa gaisu, izkliedējoties kā siltums, saskaroties ar cilvēkiem un virsmām, šādi radot komfortablus apstākļus no aptveroša starojuma siltuma pie zemākas gaisa temperatūras. Šādi samazinās nelietderīgs siltuma enerģijas patēriņš tukšas telpas apsildei, attiecīgi, salīdzinājumā ar apkures katlu un gaisa apkures sistēmām, izdodas ievērojami samazināt enerģijas patēriņu.

Universāls pielietojums

Infrasarkanā starojuma apkure ir visplašāk pielietotais apkures risinājums rūpnieciskajās un komerciālajās ēkās, jo īpaši tad, ja apsildāmās zonas ir ļoti plašas, ar augstiem nodalījumiem vai ar ļoti biežu gaisa apmaiņas vidi.

Vision ir attīstījies līdztekus šo tirgu attīstībai, atceroties un sekojot tam, lai padarītu infraksarkanā starojuma apkuri patiešām konkurētspējīgu jaunām, mazākām rūpnieciskā un komerciālā pielietojuma ēkām.

Šo ierīču pielietojums ir universāls, tostarp vidēm ar biežu gaisa nomaiņu, ar bieži atveramām durvīm vai arī, ja nepieciešama atsevišķu zonu apkure ļoti lielās telpās.

Ļoti augstie Vision efektivitātes rādītāji ļauj sasniegt ievērojamu ekspluatācijas izmaksu samazinājumu un augstāku ieguldījuma rentabilitāti, ieviešot jaunus nozares standartus.

Infrasarkanā starojuma cauruļu tipa apkures priekšrocības

  • Labāka komforta zona, „sadalījums slāņos” — starp silto grīdu lejā un ne tik siltu slāni augšdaļā.
  • Uzlabota efektivitāte, „darba zonas” nevis griestu sildīšana. Nav jāpalielina nelietderīga siltuma „izvietošana” telpā, cirkulējot gaisu.
  • Ātrāka siltuma atguve, atvērot/aizverot durvis, jo siltums „akumulējas” grīdā.
  • Tagad Ambi-Rad uzlabojumu pamatā ir pārbaudīta koncepcija.

Infrasarkanā starojuma īpašības

  • Izstaro karstas virsmas.
  • Starojums ir taisnvirziena.
  • Plūst pa gaisu, nesildot to.
  • Starojumu absorbē aukstāki cietie priekšmeti, uz kuriem tas iedarbojas.

Pielietojums

  • Lidmašīnu angāri
  • Auto servisi un saloni
  • Rūpnīcas
  • Mazumtirdzniecības veikali
  • Sporta arēnas un halles
  • Noliktavas
  • Darbnīcas

Optimāla ekonomija un apkures izdevumu samazinājums

  • Pateicoties tam, ka nerodas zudumi siltuma izplatīšanas un siltuma uzkrāšanās rezultātā, kā arī augstajai ekspluatācijas efektivitātei tieši izmantošanas vietā, salīdzinājumā ar standarta apkures sistēmām izdodas panākt izdevumu samazinājumu par apkuri līdz pat 65%.
  • Teicams infrasarkanā starojuma sniegums. Vairāk iegūtā siltuma ir grīdas līmenī, tāpēc uzlabojas efektivitāte un samazinās enerģijas patēriņš.





Vision infrasarkano staru sildītāji
Manuals 15 MB
Atbilstības deklarācijas 88 KB
Bukleti 1.1 MB
EK sertifikāts 2.5 MB
SmartCom regulators
Manuals 2.9 MB
Bukleti 1.1 MB
Modelis: VS50UTE
Termostati
RA Telpas termostats, IP30
RA
Telpas termostats, IP30
BLISS Wi-Fi + PWR Programmable room thermostat with touch screen, max. load 5A, can connect to Wi-Fi and be controlled via smartphone (need to download BLISS app), powered by 4x 1.5V AA batteries or external power adapter which is delivered together with thermostat
BLISS Wi-Fi + PWR
Programmable room thermostat with touch screen, max. load 5A, can connect to Wi-Fi and be controlled via smartphone (need to download BLISS app), powered by 4x 1.5V AA batteries or external power adapter which is delivered together with thermostat
RDE100.1 Telpas termostats ar programmējamu nedēļas kalendāru, max. load 2A
RDE100.1
Telpas termostats ar programmējamu nedēļas kalendāru, max. load 2A
QAH11 External temperature sensor for RDE100.1 thermostats
QAH11
External temperature sensor for RDE100.1 thermostats
Vadības sistēmas infrasarkanā starojuma sildītājiem
B-SC3ML-SZR SmarCom³ vienas zonas regulators, aizsardzība ar paroli, programmējams termostats, režīms tikai ventilatora darbināšanai
B-SC3ML-SZR
SmarCom³ vienas zonas regulators, aizsardzība ar paroli, programmējams termostats, režīms tikai ventilatora darbināšanai
B-SC3ML-MZR SmarCom³ vairāku zonu regulators, ļauj vadīt augšējā/apakšējā diapazona vai modulējamo gāzes vārstu, up to 16 such controllers can be linked together so that one master controller could control additional slave controllers
B-SC3ML-MZR
SmarCom³ vairāku zonu regulators, ļauj vadīt augšējā/apakšējā diapazona vai modulējamo gāzes vārstu, up to 16 such controllers can be linked together so that one master controller could control additional slave controllers
29-01-222 SmarCom³ melns temperatūras sensors
29-01-222
SmarCom³ melns temperatūras sensors
Infrasarkanā starojuma sildītāju savienojumi pieslēgšanai dūmvadam
7176-SUB 125mm (5") flue connector for VSUTE U-Tube (40-48 kW), standard VSSLIE Linear (48 kW), extended VSLIE Linear (40-50 kW) and VSDLE Double Linear (30-80 kW) radiant heaters
7176-SUB
125mm (5") flue connector for VSUTE U-Tube (40-48 kW), standard VSSLIE Linear (48 kW), extended VSLIE Linear (40-50 kW) and VSDLE Double Linear (30-80 kW) radiant heaters
Fresh air intake adapters for radiant heaters
VSI-DA Fresh air intake apadpter for gas fired radiant heaters with induced burner, Ø 100 mm diameter duct connection
VSI-DA
Fresh air intake apadpter for gas fired radiant heaters with induced burner, Ø 100 mm diameter duct connection
Twin wall flues and their components, Ø125 mm inside diameter, Ø152 mm outside diameter
7156-FLUE33 Garums 914 mm, dūmvada diametrs Ø125 mm
7156-FLUE33
Garums 914 mm, dūmvada diametrs Ø125 mm
7157-FLUE32 Garums 1524 mm, dūmvada diametrs Ø125 mm
7157-FLUE32
Garums 1524 mm, dūmvada diametrs Ø125 mm
7158-FLUE31 450 mm length, Ø125 mm diameter adjustable flue
7158-FLUE31
450 mm length, Ø125 mm diameter adjustable flue
7166-FLUE30 0-90° degrees, Ø125 mm diameter adjustable flue bend
7166-FLUE30
0-90° degrees, Ø125 mm diameter adjustable flue bend
7162-FLUE34 Dūmvada izvads ar diametru Ø125 mm
7162-FLUE34
Dūmvada izvads ar diametru Ø125 mm
33-51-222 Rubberised roof sealing plate with fixing kit for Ø152 mm outside diameter flue
33-51-222
Rubberised roof sealing plate with fixing kit for Ø152 mm outside diameter flue
Single skin aluminium pipes and their components for fresh air intake, Ø100 mm diameter
FAFK-4 Fresh air intake kit consisting of a 3 m length and Ø100 mm diameter aluminium pipe (7070-SUB), rubberised flashing plate & fixing kit (33-51-022), Ø100 mm diameter fresh air intake terminal (L101590-SUB)
FAFK-4
Fresh air intake kit consisting of a 3 m length and Ø100 mm diameter aluminium pipe (7070-SUB), rubberised flashing plate & fixing kit (33-51-022), Ø100 mm diameter fresh air intake terminal (L101590-SUB)
