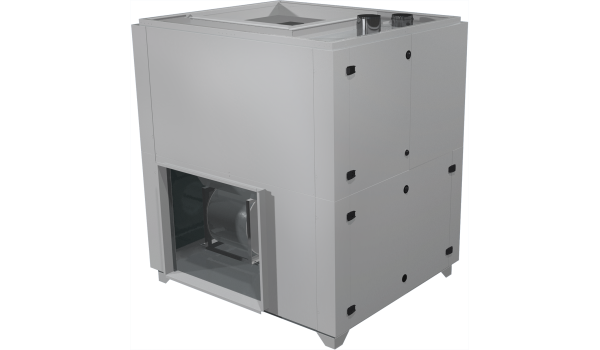

Vertikālie ar gāzi darbināmie gaisa sildītāji EOLO B V ir paredzēti vidēju un lielu telpu apsildei, un tiem ir varianti, ko var uzstādīt pie sienas ēkas iekšpusē vai ārpusē. Šis apsildes risinājums ir piemērots tad, ja ierīces ierīkošana uz jumta radītu lielākas grūtības. Sildītājus EOLO B V var ērt...
Vai jūs interesē šis produkts? Sazinieties ar mums:

Roberts Priekulis

LV, RU, EN
+371 286 22395

Tirdzniecības pārstāvis Latvijā Saņemt piedāvājumu
Noklikšķiniet uz modeļa: parādīsies tehniskā informācija, izmēri, piederumi
EOLO B BC VE - vertikālais modelis – paredzēts ierīkošanai ārā uz zemes, ierīces aizsardzības klase – IP44, pilnīgi izolēts korpuss, izolācijas biezums – 5 cm, kondensācijas variants, sildīšanas jaudu var modulēt no 100% līdz 30%, lietderības koeficients līdz 108%
EOLO B BC 120 VE Sildīšanas jaudas modulācijas diapazons: 35-125 kW, gaisa plūsma 11500 m³/h at 200 Pa, ventilatora jauda 4 kW, maksimālais gāzes (G20) patēriņš 12.17 m³/h, svars 1044 kg, GARANTIJA 2 gadi
EOLO B BC 120 VE
Sildīšanas jaudas modulācijas diapazons: 35-125 kW, gaisa plūsma 11500 m³/h at 200 Pa, ventilatora jauda 4 kW, maksimālais gāzes (G20) patēriņš 12.17 m³/h, svars 1044 kg, GARANTIJA 2 gadi
EOLO B BC 150 VE Sildīšanas jaudas modulācijas diapazons: 46-155 kW, gaisa plūsma 13500 m³/h at 200 Pa, ventilatora jauda 4 kW, maksimālais gāzes (G20) patēriņš 16.40 m³/h, svars 1152 kg, GARANTIJA 2 gadi
EOLO B BC 150 VE
Sildīšanas jaudas modulācijas diapazons: 46-155 kW, gaisa plūsma 13500 m³/h at 200 Pa, ventilatora jauda 4 kW, maksimālais gāzes (G20) patēriņš 16.40 m³/h, svars 1152 kg, GARANTIJA 2 gadi
EOLO B BC 200 VE Sildīšanas jaudas modulācijas diapazons: 65-210 kW, gaisa plūsma 16000 m³/h at 200 Pa, ventilatora jauda 5.5 kW, maksimālais gāzes (G20) patēriņš 22.22 m³/h, svars 1278 kg, GARANTIJA 2 gadi
EOLO B BC 200 VE
Sildīšanas jaudas modulācijas diapazons: 65-210 kW, gaisa plūsma 16000 m³/h at 200 Pa, ventilatora jauda 5.5 kW, maksimālais gāzes (G20) patēriņš 22.22 m³/h, svars 1278 kg, GARANTIJA 2 gadi
EOLO B BC 250 VE Sildīšanas jaudas modulācijas diapazons: 78-260 kW, gaisa plūsma 20000 m³/h at 200 Pa, ventilatora jauda 7.5 kW, maksimālais gāzes (G20) patēriņš 27.51 m³/h, svars 1404 kg, GARANTIJA 2 gadi
EOLO B BC 250 VE
Sildīšanas jaudas modulācijas diapazons: 78-260 kW, gaisa plūsma 20000 m³/h at 200 Pa, ventilatora jauda 7.5 kW, maksimālais gāzes (G20) patēriņš 27.51 m³/h, svars 1404 kg, GARANTIJA 2 gadi
EOLO B BC 300 VE Sildīšanas jaudas modulācijas diapazons: 95-315 kW, gaisa plūsma 24000 m³/h at 200 Pa, ventilatora jauda 2x7.5 kW, maksimālais gāzes (G20) patēriņš 33.33 m³/h, svars 1602 kg, GARANTIJA 2 gadi
EOLO B BC 300 VE
Sildīšanas jaudas modulācijas diapazons: 95-315 kW, gaisa plūsma 24000 m³/h at 200 Pa, ventilatora jauda 2x7.5 kW, maksimālais gāzes (G20) patēriņš 33.33 m³/h, svars 1602 kg, GARANTIJA 2 gadi

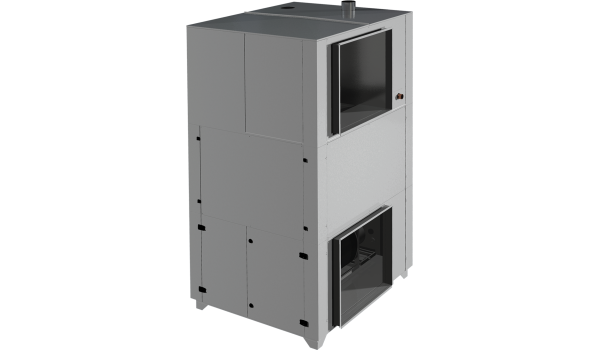

Vertikālie ar gāzi darbināmie gaisa sildītāji EOLO B V ir paredzēti vidēju un lielu telpu apsildei, un tiem ir varianti, ko var uzstādīt pie sienas ēkas iekšpusē vai ārpusē. Šis apsildes risinājums ir piemērots tad, ja ierīces ierīkošana uz jumta radītu lielākas grūtības. Sildītājus EOLO B V var ērti izmantot arī ventilācijai – lai nodrošinātu svaiga, taču arī labi sasildīta gaisa pieplūdi no āra.

EOLO B V siltuma ģeneratoriem ir uzlabots dizains – tie ir pielāgoti nepārtrauktai darbībai, 100% droši un uzticami, savukārt ierīces lauka versija ir maksimāli pielāgota darbam āra apstākļos. Tā kā ierīcei ir augsts lietderības koeficients (līdz 108%), droša uzbūve un ražošanā tiek izmantoti vislabākās kvalitātes komponenti, EOLO B noteikti ir viens no augstākās klases izstrādājumiem.

Vertikālās ar gāzi darbināmās EOLO markas ierīces var iegādāties divās versijās – pamatmodelis NBC un kondensācijas modelis BC. Abus variantus ražo ar augsti efektīviem maināmas jaudas PREMIX tipa degļiem, ko radījis itāliešu uzņēmums SYSTEMA S.P.A. Āra versijas ierīcēm ir pilnīgi izolēts korpuss, kura sieniņu izolācijas biezums ir 5 cm – tas novērš mitruma kondensēšanos ierīces iekšienē un samazina siltuma zudumu. Versijā BC ar kondensācijas funkciju ir iebūvēti nerūsīga tērauda siltummaiņi, un šo ierīču jauda ir modulējama no 100% līdz 30%, bet pamatversijā NBC – no 100% līdz 70%.

TEHNISKĀS ĪPAŠĪBAS UN PRIEKŠROCĪBAS:

  • EOLO B V TIEK RAŽOTS DIVOS VARIANTOS: NBC – PAMATVARIANTS UN BC – KONDENSĀCIJAS VARIANTS
  • VAR IZVĒLĒTIES ĀRĒJO VAI IEKŠĒJO VERSIJU.
  • SILTUMJAUDA IR MODULĒJAMA NO 100% LĪDZ 30% – MODELIM BC AR KONDENSĀCIJAS FUNKCIJU.
  • SILTUMJAUDA IR MODULĒJAMA NO 100% LĪDZ 70% – PAMATMODELIM NBC.
  • AUGSTA EFEKTIVITĀTE: LĪDZ 108%
  • IERĪCES AIZSARDZĪBAS KLASE – IP44
  • HERMĒTISKAIS, IZOLĒTAIS GALVANIZĒTA TĒRAUDA KORPUSS IR PAPILDUS PĀRKLĀTS AR EPOKSĪDA LAKU, IZMANTOJOT PULVERMETODI
  • ŠAJĀ MODELĪ IR IETVERTI CENTRBĒDZES VENTILATORI, KAS ATRODAS GAISA IESŪKŠANAS KAMERĀ, KURĀ VAR IEMONTĒT ARĪ FILTRU
  • IR IESPĒJAMS PAPILDUS KOMPLEKTĒT AR SVAIGĀ GAISA SAJAUKŠANAS KAMERU, ELEKTRISKI VADĀMIEM VĀRSTIEM, FILTRIEM UN ĀRA REŽĢIEM
  • PLAŠAS IESPĒJAS IZVĒLĒTIES VENTILATORU JAUDU > 1000 PA
  • AUTONOMA VIENAS IERĪCES VADĪBA, KĀ ARĪ IESPĒJA PIEVIENOT IERĪCES PIE ĒKAS PĀRVALDĪBAS SISTĒMAS (BMS)
  • AUGSTA EFEKTIVITĀTE, JA DARBINA AR DAŽĀDU VEIDU SAŠĶIDRINĀTU GĀZI UN DABASGĀZI
  • NOVATORISKS DIZAINS, DEGLIS IR IERĪCES IEKŠIENĒ.
  • IZOLĒTA UN DZESĒJAMA DEGĻA GALVIŅA AR ATPAKAĻĒJĀS LIESMAS AIZSARDZĪBU
  • ĻOTI KLUSA DARBĪBA
  • VIENKĀRŠA MONTĀŽA
  • EKONOMISKA APKOPE

Uzņēmuma SYSTEMA S.P.A. projektēts deglis un siltummaiņi, kuri ļauj sasniegt maksimālu efektivitāti. Ražotājam 30 gadus ilga pieredze; arī pilnvarotajai pārstāvniecībai ir liela pieredze; nepārspējama cenas un kvalitātes kombinācija savā izstrādājumu klasē.

Gaisa pievades varianti

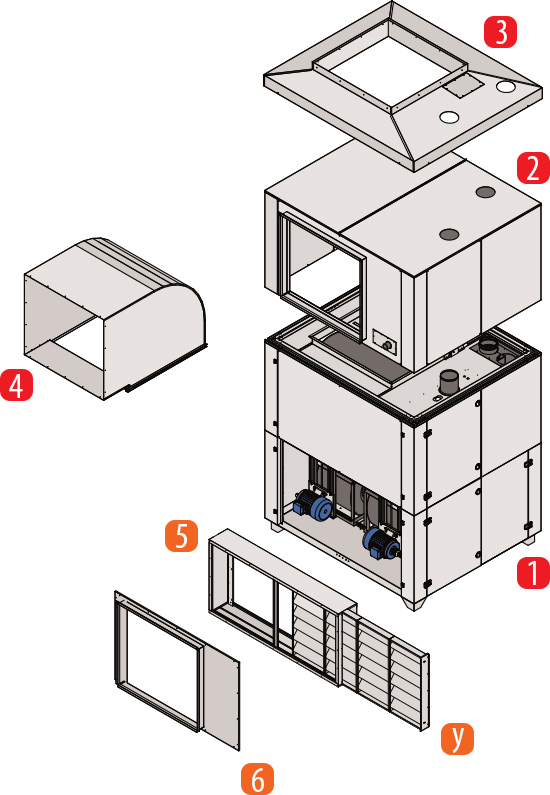

A) Pievada 100% recirkulējamu iekštelpu gaisu

Pievada 100% recirkulējamu iekštelpu gaisu

Pie kreisajā pusē novietotā pārsega [6] pievienots gaisvads, pa kuru tiek ievadīts 100% recirkulējams iekštelpu gaiss. Vispirms šis gaiss plūst caur gaisa filtriem [y]. Gāzes siltummainis uzsilda šo gaisu, un centrbēdzes ventilators to izpūš ārā ierīces augšdaļā. Var izvēlēties: pie sildītāja sekcijas pievienot izolētu pārsegu [3], kas paredzēts izpūtes gaisvada pievienošanai augšpusē, vai arī izolētu sekciju [2], kas paredzēta izpūtes gaisvada pievienošanai no sāniem. Pie šīs sekcijas pievieno gaisvada līkumu, lai veidotos 90° leņķis [4].

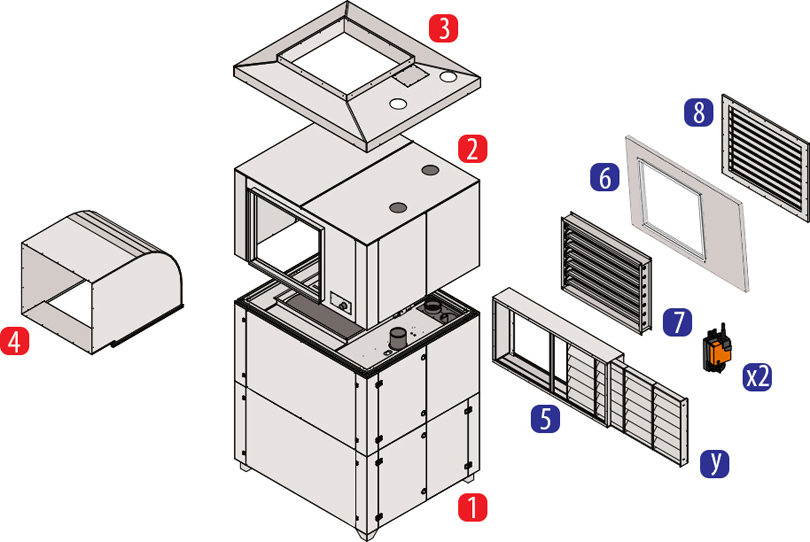

B) Pievada 100% svaigu āra gaisu

Pievada 100% svaigu āra gaisu

Pie sildītāja sekcijas [1] vispirms pievieno gaisa filtru sekciju [5] ar gaisa filtru [y] un gaisa regulācijas vārstu [7]. Piedziņas ierīce ar atpakaļkustības atsperi (iesl./izsl.) [x2] var gan pilnīgi atvērt vārstu [7], gan to aizvērt, lai iekšā neiekļūtu āra gaiss. Tad pievieno izolēto pārsegu [6] un pašās beigās – ārējo aizsargrežģi [8]. Tādā veidā var tikt iesūkts 100% svaigs āra gaiss, ko gāzes siltummainis uzsilda, bet centrbēdzes ventilators izpūš ārā ierīces augšdaļā. Var izvēlēties: pie sildītāja sekcijas pievienot izolētu pārsegu [3], kas paredzēts izpūtes gaisvada pievienošanai augšpusē, vai arī izolētu sekciju [2], kas paredzēta izpūtes gaisvada pievienošanai no sāniem. Pie šīs sekcijas pievieno gaisvada līkumu, lai veidotos 90° leņķis [4].

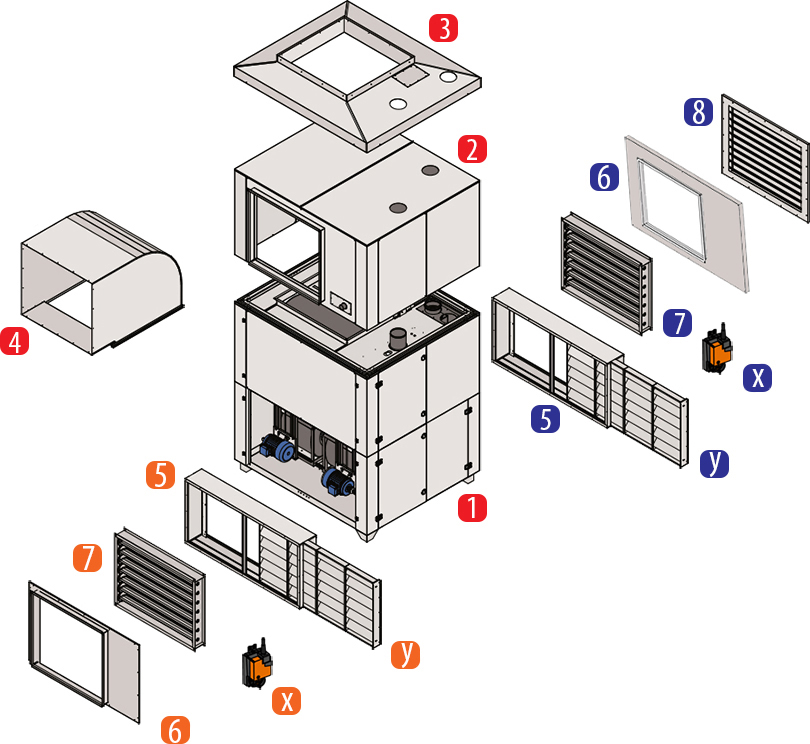

C) Maināmā attiecībā sajauc un pievada recirkulētu iekštelpu gaisu un svaigu āra gaisu

I variants

Maināmā attiecībā sajauc un pievada recirkulētu iekštelpu gaisu un svaigu āra gaisu

Pie sildītāja sekcijas [1] vispirms pievieno gaisa filtru sekcijas [5] ar gaisa filtrem [y] un gaisa regulācijas vārstu [7]. Kreisajā pusē tiek iesūkts recirkulējamais iekštelpu gaiss; labajā pusē – svaigs āra gaiss. Gaisa regulācijas vārsts [7] attiecīgi sadala un sajauc recirkulējamo iekštelpu gaisu un svaigu āra gaisu (piemēram: var ņemt 20% recirkulējamā un 80% āra gaisa u. tml.). Šo iekštelpu un āra gaisu tad sasilda gāzes siltummainis, bet centrbēdzes ventilators izpūš ārā ierīces augšdaļā. Var izvēlēties: pie sildītāja sekcijas pievienot izolētu pārsegu [3], kas paredzēts izpūtes gaisvada pievienošanai augšpusē, vai arī izolētu sekciju [2], kas paredzēta izpūtes gaisvada pievienošanai no sāniem. Pie šīs sekcijas pievieno gaisvada līkumu, lai veidotos 90° leņķis [4].



II variants

Maināmā attiecībā sajauc un pievada recirkulētu iekštelpu gaisu un svaigu āra gaisu

Pie pārsega ar divām atverēm [10] vienā pusē pievienota sprausla [11], kura paredzēta āra gaisa iesūkšanai, bet otrā pusē – gaisvads, pa kuru pievada recirkulējamo iekštelpu gaisu. Pie sildītāja [1] pievieno gaisa regulācijas vārstu [9], kas attiecīgi sadala un sajauc iesūkto svaigo āra gaisu un recirkulējamo iekštelpu gaisu (piemēram: var ņemt 20% āra gaisa un 80% recirkulējamā gaisa u. tml.). Āra un iekštelpu gaiss tiek iesūkts caur gaisa filtriem [y], gāzes siltummainis uzsilda šo sajaukto gaisu, un centrbēdzes ventilators to izpūš ārā ierīces augšdaļā. Var izvēlēties: pie sildītāja sekcijas pievienot izolētu pārsegu [3], kas paredzēts izpūtes gaisvada pievienošanai augšpusē, vai arī izolētu sekciju [2], kas paredzēta izpūtes gaisvada pievienošanai no sāniem. Pie šīs sekcijas pievieno gaisvada līkumu, lai veidotos 90° leņķis [4].



1 Vertikāls ar gāzi darbināms gaisa sildītājs
2 Izolēta sekcija izpūtes gaisvada pievienošanai no sāniem
3 Izolēts pārsegs izpūtes gaisvada pievienošanai no augšas
4 Gaisvada 90° līkums, ierīkojams kopā ar izolētu sekciju, kam gaisvadu pievieno no sāniem
5 Daļa, kurā ievieto gaisa filtrus
6 Izolēts pārsegs ar vienu iesūcamā gaisa atveri
7 Gaisa regulācijas vārsts – atver un aizver iesūcamā gaisa atveri
8 Iesūcamā āra gaisa aizsargrežģis
9 Gaisa regulācijas vārsts, attiecīgi sadala un sajauc iesūcamo recirkulējamo iekštelpu gaisu un svaigu āra gaisu
10 Pārsegs ar 2 atverēm – vienu izmanto recirkulējamam iekštelpu gaisam, bet pa otru tiek iesūkts svaigs āra gaiss
11 Sprausla āra gaisa iesūkšanai ar aizsargrežģi un jumtiņu, kas pasargā pret nokrišņiem
x Modulējama piedziņas ierīce, ar ko vada gaisa plūsmas vārstu, 0-10 V
x2 Piedziņas ierīce ar atpakaļkustības atsperi, iesl./izsl.
y G3/G4 aizsardzības klases filtrs
