VSX rekuperācijas „U” veida caurules modeļi - aluminizēta tērauda reflektori, deglis ar pūtes ventilatoru, salīdzinājumā ar standarta ierīcēm par vairāk kā 20% augstāka efektivitāte, tikai dabasgāzei |
---|
Modelis | VSX20UT | VSX25UT | VSX30UT | VSX35UT | VSX40UT | VSX45UT | VSX50UT | ||
Nominālā kopējā siltuma padeve | kW | 20,0 | 25,0 | 32,0 | 36,0 | 40,0 | 44,0 | 49,5 | |
Nominālais gāzes patēriņš vienam deglim | dabas gāze (G20) | m3/h | 1,9 | 2,4 | 3,1 | 3,4 | 3,8 | 4,2 | 4,7 |
Gāzes pievads | BSP/Rc | 1/2" | |||||||
Strāvas avots | 230 V, 1 fāze, 50 Hz, maks. 1 A | ||||||||
Izplūdes caurule – dubultsienas diametrs | mm | 127 | |||||||
Dūmgāzu temperatūra | °C | 190 - 250 | |||||||
Izmēri | garums | m | 4.05 | 5.93 | 7.69 | ||||
platums | mm | 746 | |||||||
augstums | mm | 450 | |||||||
Ieteicamais montāžas augstuma diapazons | horizontāls stiprinājums | m | 4,5 - 7 | 5 - 8 | 5,5 - 9 | 6 - 10 | 6,5 - 11 | 7 - 12 | 7,5 - 13 |
stiprinājums slīpi/pie sienas | m | 3,5 - 5 | 4 - 5 | 4 - 6 | 4,5 - 6,5 | 5 - 7 | 5,5 - 8 | 6 - 9 | |
Svars | kg | 114 | 114 | 114 | 158 | 158 | 158 | 205 |

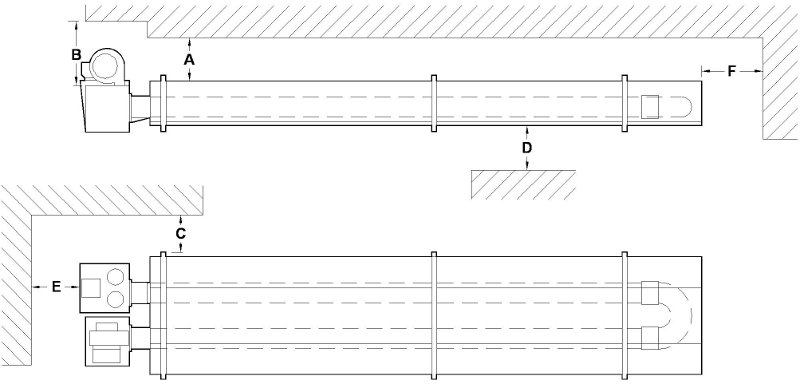

Modelis | VSX20UT | VSX25UT | VSX30UT | VSX35UT | VSX40UT | VSX45UT | VSX50UT | |
Virs reflektora | A | 100 | 100 | |||||
Virs degļa un siltummaiņa bloka | B | 500 | 500 | |||||
No sāniem | C | 1300 | 1300 | |||||
Zem caurulēm | D | 2300 | 2500 | |||||
Horizontāli no siltummaiņa izplūdes bez dūmvada | E | 1200 | 1200 | |||||
No sildītāja gala līdz sienai | F | 700 | 700 |

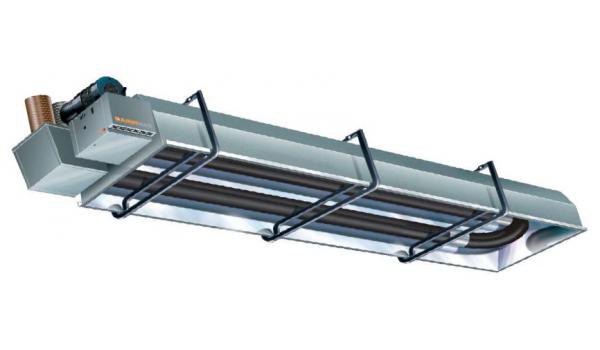

U veida cauruļu tipa sildītāja modelis koncentrē infrasrakanā starojuma siltumu noteiktā telpas zonā nevis pa visu telpu.
Sildītāja konstrukcija, jo īpaši tas, ka dūmvadā izpūstais karstais gaiss atrodas tuvu deglim, ļauj Nortek uzņēmumam izgatavot unikālu izstrādājumu — gāzes apkures infrasarkanā starojuma sildītāju ar siltummaini rekuperācijai. Lineārajiem modeļiem izmantotā degļa tehnoloģija ar piespiedu gaisa padevi sekmēja šadu risinājumu, pūtes ventilators ir uzstādīts virs degļa, karstais gaiss tiek pūsts pa sildītāja caurulēm uz dūmvadu. Ja iepriekš aiz sildītāja uzreiz bija savienojums ar dūmvadu, tagad savienojuma vietai ir izstrādāts īpašs siltummainis. Karstās izplūdes gāzes plūst caur to un silda deglī iesūkto tīro gaisu. Gaisa plūsmām nav tiešas saskares, līdz ar to iesūktais gaiss ir derīgs degšanas procesam, tas nav iepriekš piesārņots.
Apvienojot visus šos komponentus, Nortek ir izstrādājusi VSX ierīci ar termisko lietderības koeficientu līdz 90% un infrasarkanā starojuma lietderības koeficientu līdz 65% (~50% standarta ierīcēm).
Nortek izslavēts ar sasniegumiem novatorisku risinājumu ieviešanā, uzņēmums ir viens no vadošajiem infrasarkanā starojuma cauruļu tipa apkures sistēmu piegādātājiem Europā, jau atkal inovāciju un tehnisko rādītāju ziņā nāk klajā ar jaunu nozares standartu.
Infrasarkanā starojuma cauruļu tipa sildītāju klāstā ir sildītāji, kas efektivitātes un enerģijas izmaksu samazināšanas ziņā nodrošina teicamu sniegumu.
Sasniegumu pamatā ir šo ierīču efektīvais un modernais deglis.
Kronšteini reflektora drošai un stabilai nostiprināšanai ar skrūvēm.
Ideāls risinājums pielietošanai jebkurā vietā, kur nepieciešama droša sistēma, piemēram, vēja iedarbībai pakļautām vietām virs durvīm vai angāru durvīm (pie sienām).
Visi šie modeļi ir saderīgi ar Nortek „SmartCom3”vadības sistēmām. SmartCom3 sistēmām ir pieejamas daudzas un dažādas funkcijas, piemēram, pašapmācoša, optimizēta palaišana, lai nodrošinātu lielāku komfortu un enerģijas ekonomiju.
Darbības princips ir tāds pats kā saulei, ar elektromagnētiskajiem viļņiem izstarotais siltums silda visus priekšmetus un virsmas. Nortek infrasarkanā starojuma sildītāji ir uzstādīti telpas augšdaļā un to izstarotais siltums ar reflektoru tiek novirzīts telpas lejas daļā.
Infrasarkanā starojuma enerģija inerti plūst pa gaisu, izkliedējoties kā siltums, saskaroties ar cilvēkiem un virsmām, šādi radot komfortablus apstākļus no aptveroša starojuma siltuma pie zemākas gaisa temperatūras. Šādi samazinās nelietderīgs siltuma enerģijas patēriņš tukšas telpas apsildei, attiecīgi, salīdzinājumā ar apkures katlu un gaisa apkures sistēmām, izdodas ievērojami samazināt enerģijas patēriņu.
Infrasarkanā starojuma apkure ir visplašāk pielietotais apkures risinājums rūpnieciskajās un komerciālajās ēkās, jo īpaši tad, ja apsildāmās zonas ir ļoti plašas, ar augstiem nodalījumiem vai ar ļoti biežu gaisa apmaiņas vidi.
Vision ir attīstījies līdztekus šo tirgu attīstībai, atceroties un sekojot tam, lai padarītu infraksarkanā starojuma apkuri patiešām konkurētspējīgu jaunām, mazākām rūpnieciskā un komerciālā pielietojuma ēkām.
Šo ierīču pielietojums ir universāls, tostarp vidēm ar biežu gaisa nomaiņu, ar bieži atveramām durvīm vai arī, ja nepieciešama atsevišķu zonu apkure ļoti lielās telpās.
Ļoti augstie Vision efektivitātes rādītāji ļauj sasniegt ievērojamu ekspluatācijas izmaksu samazinājumu un augstāku ieguldījuma rentabilitāti, ieviešot jaunus nozares standartus.
Infrasarkanā starojuma cauruļu tipa apkures priekšrocības
Infrasarkanā starojuma īpašības
|
Pielietojums
Optimāla ekonomija un apkures izdevumu samazinājums
|
Ierīces var uzstādīt bez dūmvada vai ar atsevišķu dūmvadu (tostarp koncentrisko dūmvadu, lai būtu nepieciešams pēc iespējas mazāks izvads no ēkas).
Svaigo gaiso var pievadīt siltummainī pa cauruli no ēkas ārpuses, lai nodrošinātu tīru gaisu degšanai, šāds risinājums nepieciešams, ja gaisā ir citu gāzu piejaukums.
Degļa jaudas diapazons ir no 20 līdz 50 kW, degļi katrs atšķiras ar 5 kW lielāku jaudu. Jaunais degļa uzgalis novietots sadegšanas caurules pamatnē un nodrošina ļoti garu liesmu ar vienmērīgu siltuma sadalījumu. NOx izmešu līmenis ir ļoti zems — atsevišķiem modeļiem pat 52 ppm.

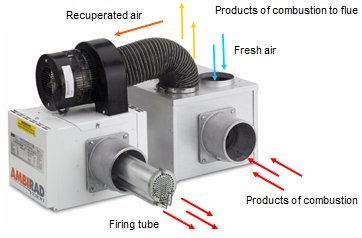

Uzstādīts blakus degļa korpusam. Ievērojami palielina termiskās lietderības koeficientu līdz 90%, kā arī uzlabo infrasarkanā starojuma efektivitāti virs 60%. (Patents P308150GB).
Degļa vadības mehānismi ir uzstādīti rāmī ar eņģu durvīm vienkāršai piekļuvei, ja nepieciešams veikt pārbaudes un apkopi.
CALCOAT® tubes — moderns tehnoloģisks process, kura laikā tiek uzklāts ļoti noturīgs, blīvs, ļoti labi siltumu izstarojošs slānis gan no iekšpuses, gan no ārpuses, un nav nepieciešama caurules krāsošana. Rezultātā CALCOAT® nodrošina ļoti noturīgu pārklājumu, kurš nerūsēs un nelobīsies, aizsargā metinātās šuves, kā arī nodrošina augstāko emisijas līmeni visā sildītāja ekspluatācijas laikā.
Nerūsējošā tērauda spirālveida spiral turbulators optimizē temperatūru caurulē, „virzot” dūmgāzes pa caurules virsmu, panākot maksimālu siltumpārnesi un paplielinot starojuma efektivitāti.

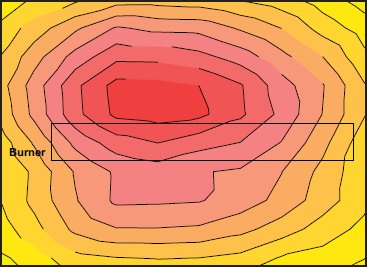

Standarta infrasarkanā starojuma sildītājs![]() |

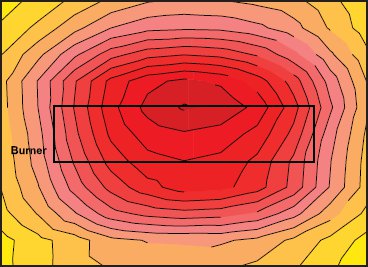

AmbiRad Vision (VSX)![]() AmbiRad Vision uzlabo temperatūras sadalījumu pa visu sildītāja garumu. |
Termostati | |||
---|---|---|---|
Vadības sistēmas infrasarkanā starojuma sildītājiem | |||
Infrasarkanā starojuma sildītāju savienojumi pieslēgšanai dūmvadam | |||
Fresh air intake adapters for radiant heaters | |||
Twin wall flues and their components, Ø125 mm inside diameter, Ø152 mm outside diameter | |||
Single skin aluminium pipes and their components for fresh air intake, Ø100 mm diameter | |||
Service |
