Ūdens-gaisa aizkari - ELiS A-W-150 SILVER | Flowair

Izvēlieties produkta modeli:

Ūdens-gaisa aizkari, moderns dizains, centrbēdzes vācu EBM ventilatori, montējami horizontāli, maksimālais montēšanas augstums 3 m, aizsardzības klase IP21, iespēja pieslēgt pie BMS, sildīšanas jauda: no 7.5 kW (50/40°C) līdz 20.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 1650/2100/2500 m³/st., ventilatora jauda 250 W, platums 1.5 m, sudraba krāsā, GARANTIJA 2 gadi
Vai jūs interesē šis produkts? Sazinieties ar mums:

Jānis Kārkliņš

LV, RU, EN
+371 251 50105

Tirdzniecības pārstāvis Latvijā Saņemt piedāvājumu
Noklikšķiniet uz modeļa: parādīsies tehniskā informācija, izmēri, piederumi
ELiS A-W - moderns dizains, centrbēdzes vācu EBM ventilatori, montējami horizontāli, maksimālais montēšanas augstums 3 m, aizsardzības klase IP21, iespēja pieslēgt pie BMS
ELiS A-W-100 SILVER Sildīšanas jauda: no 5.9 kW (50/40°C) līdz 17.9 kW (90/70°C), gaisa plūsma - trīs ātrumi 850/1150/1500 m³/st., ventilatora jauda 170 W, platums 1 m, sudraba krāsā, GARANTIJA 2 gadi
ELiS A-W-100 SILVER
Sildīšanas jauda: no 5.9 kW (50/40°C) līdz 17.9 kW (90/70°C), gaisa plūsma - trīs ātrumi 850/1150/1500 m³/st., ventilatora jauda 170 W, platums 1 m, sudraba krāsā, GARANTIJA 2 gadi
ELiS A-W-150 SILVER Sildīšanas jauda: no 7.5 kW (50/40°C) līdz 20.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 1650/2100/2500 m³/st., ventilatora jauda 250 W, platums 1.5 m, sudraba krāsā, GARANTIJA 2 gadi
ELiS A-W-150 SILVER
Sildīšanas jauda: no 7.5 kW (50/40°C) līdz 20.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 1650/2100/2500 m³/st., ventilatora jauda 250 W, platums 1.5 m, sudraba krāsā, GARANTIJA 2 gadi
ELiS A-W-200 SILVER Sildīšanas jauda: no 10.9 kW (50/40°C) līdz 28.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 2400/2900/3500 m³/st., ventilatora jauda 340 W, platums 2 m, sudraba krāsā, GARANTIJA 2 gadi
ELiS A-W-200 SILVER
Sildīšanas jauda: no 10.9 kW (50/40°C) līdz 28.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 2400/2900/3500 m³/st., ventilatora jauda 340 W, platums 2 m, sudraba krāsā, GARANTIJA 2 gadi
ELiS A-W-100 WHITE Sildīšanas jauda: no 5.9 kW (50/40°C) līdz 17.9 kW (90/70°C), gaisa plūsma - trīs ātrumi 850/1150/1500 m³/st., ventilatora jauda 170 W, platums 1 m, baltā krāsā, GARANTIJA 2 gadi
ELiS A-W-100 WHITE
Sildīšanas jauda: no 5.9 kW (50/40°C) līdz 17.9 kW (90/70°C), gaisa plūsma - trīs ātrumi 850/1150/1500 m³/st., ventilatora jauda 170 W, platums 1 m, baltā krāsā, GARANTIJA 2 gadi
ELiS A-W-150 WHITE Sildīšanas jauda: no 7.5 kW (50/40°C) līdz 20.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 1650/2100/2500 m³/st., ventilatora jauda 250 W, platums 1.5 m, baltā krāsā, GARANTIJA 2 gadi
ELiS A-W-150 WHITE
Sildīšanas jauda: no 7.5 kW (50/40°C) līdz 20.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 1650/2100/2500 m³/st., ventilatora jauda 250 W, platums 1.5 m, baltā krāsā, GARANTIJA 2 gadi
ELiS A-W-200 WHITE Sildīšanas jauda: no 10.9 kW (50/40°C) līdz 28.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 2400/2900/3500 m³/st., ventilatora jauda 340 W, platums 2 m, baltā krāsā, GARANTIJA 2 gadi
ELiS A-W-200 WHITE
Sildīšanas jauda: no 10.9 kW (50/40°C) līdz 28.0 kW (90/70°C), gaisa plūsma - trīs ātrumi 2400/2900/3500 m³/st., ventilatora jauda 340 W, platums 2 m, baltā krāsā, GARANTIJA 2 gadi
Modelis: ELiS A-W-150 SILVER
Vispārējie dati
Sildīšanas jauda pie 90/70°C ūdens un 10°C gaisa temperatūras, fan at max speed
kW
20,0
Sildīšanas jauda pie 50/40°C ūdens un 10°C gaisa temperatūras, fan at min speed
kW
7,5
Gaisa pūšanas attālums (mērot vertikāli pa 2 m/s ātruma robežu)
m
3
Maks. gaisa plūsma
m³/st.
2500
Ventilatora dati
Elektrības padeve
V/Hz
230/50
Ventilatora tips
3 x centrifugal with double air inlet, AC
IP / Izolācijas klase
21 / F
Ātrumi
3
Ventilatora dati ar 3. (maksimālo) ātrumu
Gaisa plūsma
m³/st.
2500
Enerģijas patēriņš
W
248
Strāvas patēriņš
A
1,08
Skaņas spiediena līmenis mērīts telpā ar ietilpību 500 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 2 m attālumā no ierīces
dB(A)
56
Ventilatora dati ar 2. (vidējo) ātrumu
Gaisa plūsma
m³/st.
2100
Enerģijas patēriņš
W
240
Strāvas patēriņš
A
1,05
Skaņas spiediena līmenis mērīts telpā ar ietilpību 500 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 2 m attālumā no ierīces
dB(A)
49
Ventilatora dati ar 1. (minimālo) ātrumu
Gaisa plūsma
m³/st.
1650
Enerģijas patēriņš
W
186
Strāvas patēriņš
A
0,81
Skaņas spiediena līmenis mērīts telpā ar ietilpību 500 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 2 m attālumā no ierīces
dB(A)
45
Instalācijas dati
Montēšana
Horizontal
Apkurei izmantojamā ūdens maks. temperatūra
°C
95
Maks. darba spiediens
MPa
1,6
Ūdens cauruļu pievienošana
Ø "
½
Citi dati
Siltummainis
Vienpakāpes vara ar alumīnija plāksnēm
Korpuss
Steel coated with polyester, side covers from plastic
Krāsa
Silver
Izmēri
Garums
mm
1580
Dziļums
mm
356
Augstums
mm
390
Svars
kg
28,3
Svars ierīce uzpildīta ar ūdeni
kg
29,6

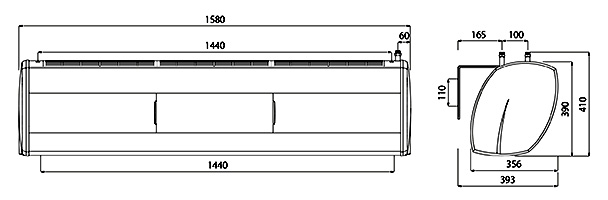

Izmēri

Modelis: ELiS A-W-150 SILVER
Izmēri

Sildīšanas jaudas

ELiS A-W-150 SILVER gaisa plūsmas 3 ātrums = 2500 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
22,9
1011
8,3
27,0
21,4
946
7,4
30,0
20,0
881
6,5
34,0
18,5
814
5,6
37,0
17,0
748
4,8
40,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
19,6
861
6,3
23,0
18,1
795
5,5
26,0
16,6
728
4,7
30,0
15,0
661
3,9
33,0
13,5
593
3,2
36,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
16,2
709
4,6
19,0
14,7
643
3,8
22,0
13,2
576
3,1
26,0
11,6
508
2,5
29,0
10,0
439
1,9
32,0

0
5
10
15
20
Tw1/Tw2 = 70/40°C
12,9
377
1,5
15,0
11,4
331
1,2
18,0
9,8
284
0,9
21,0
8,1
235
0,6
24,0
6,2
181
0,4
27,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
12,8
556
3,0
15,0
11,2
489
2,4
18,0
9,7
421
1,8
21,0
8,0
351
1,3
24,0
6,4
279
0,9
27,0

0
5
10
15
20
Tw1/Tw2 = 50/40°C
12,6
1099
10,7
15,0
11,1
967
8,5
18,0
9,6
832
6,4
21,0
8,0
696
4,7
24,0
6,4
559
3,1
28,0
ELiS A-W-150 SILVER gaisa plūsmas 2 ātrums = 2100 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
20,7
914
6,9
29,0
19,4
855
6,1
32,0
18,0
795
5,3
35,0
16,7
735
4,6
38,0
15,3
674
3,9
41,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
17,7
777
5,6
25,0
16,3
718
4,5
28,0
15,0
658
3,9
31,0
13,6
597
3,2
34,0
12,2
532
2,7
37,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
14,6
640
3,8
21,0
13,3
580
3,2
24,0
11,9
520
2,6
27,0
10,5
459
2,1
30,0
9,1
397
1,6
33,0

0
5
10
15
20
Tw1/Tw2 = 70/40°C
11,7
340
1,2
16,0
10,0
299
1,0
19,0
8,8
256
0,7
22,0
7,2
211
0,5
25,0
5,5
160
0,3
28,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
11,5
502
2,5
16,0
10,1
441
2,0
19,0
8,7
380
1,5
22,0
7,3
316
1,1
25,0
5,7
250
0,7
28,0

0
5
10
15
20
Tw1/Tw2 = 50/40°C
11,0
992
8,9
16,0
10,0
872
7,0
19,0
8,6
751
5,3
22,0
7,2
629
3,9
25,0
5,8
504
2,6
28,0
ELiS A-W-150 SILVER gaisa plūsmas 1 ātrums = 1650 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
17,9
791
5,3
32,0
16,8
740
4,7
35,0
15,6
688
4,1
38,0
14,4
636
3,5
41,0
13,2
584
3,0
43,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
15,3
672
4,0
27,0
14,1
621
3,5
30,0
13,0
569
3,0
33,0
11,8
517
2,5
36,0
10,6
464
2,0
39,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
12,7
554
2,9
23,0
11,5
502
2,4
26,0
10,3
450
2,0
28,0
9,1
397
1,6
31,0
7,8
343
1,2
34,0

0
5
10
15
20
Tw1/Tw2 = 70/40°C
10,1
294
0,9
18,0
8,8
257
0,7
21,0
7,6
220
0,6
23,0
6,2
179
0,4
26,0
2,9
83
0,1
25,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
10,0
434
1,9
18,0
9,0
381
1,5
21,0
7,5
328
1,2
23,0
6,3
273
0,8
26,0
4,9
214
0,6
29,0

0
5
10
15
20
Tw1/Tw2 = 50/40°C
10,0
857
6,8
18,0
8,7
754
5,4
21,0
7,5
649
4,0
23,0
6,3
543
3,0
26,0
5,0
436
2,0
29,0
  • PT - sildīšanas jauda
  • Tp1 - iesūcamā gaisa temperatūra
  • Tp2 - izpūšamā gaisa temperatūra
  • Tw1 - pievadāmā ūdens temperatūra
  • Tw2 - izvadāmā ūdens temperatūra
  • Qw - ūdens plūsma siltummainī
  • Δpw - ūdens spiediena kritums siltummainī

Ja vēlaties aprēķināt sildīšanas jaudu dažādos parametros, to var izdarīt ražotāja vietnē.

Elipses forma ELiS A ūdens gaisa aizkariem sniedz modernu, estētisku izskatu, tāpēc visbiežāk tie ir montējami restorānos, veikalos, izstāžu zālēs un citur. ELiS A gaisa aizkari veido ne tikai efektīvu gaisa barjeru, kura ziemas laikā telpas aizsargā no aukstuma, bet vasarā – no karstuma, bet arī nerada lielu troksni, salīdzinot ar citiem pārdošanā esošiem gaisa aizkariem. Īpaši viegls korpuss, kas absorbē skaņu, paslēpj vācu elektrību taupošus centrbēdzes EBM-PAPST ventilatorus. Tie tiek ražoti no vieglas un izturīgas plastmasas, tāpēc tiek garantēta klusa ierīces darbība (52 dB(A)). Darbības princips ir patiešām vienkāršs (1 att.): pa augšējo atveri iesūkto gaisu sasilda ar karstā ūdens siltummaini, bet centrbēdzes ventilatori to izpūš ārā caur regulējamu režģi, kurš arī ļauj pavērst gaisa plūsmu vēlamajā virzienā (2 att.). Lai varētu apturēt ūdens cirkulāciju, ierīcei pievieno vārstu ar servosistēmu. Gaisa aizkara darbības regulēšanu var arī automatizēt, izmantojot magnētisko durvju kontaktu vai termostatu. Gaisa plūsmu var vadīt ar trīsātrumu regulatoru.

ELiS A darbības princips
1 att.: darbības princips
ELiS A regulējams režģi
2 att.: regulējams režģi

ELiS A gaisa aizkari ir triju dažādu garumu: 1 m, 1,5 m un 2 m, tos ir iespējams montēt vienu blakus otram ne augstāk par 3 m (3 att.). Šīs ierīces standartus ir iespējams iegādāties sudraba krāsā, tomēr nepieciešamības gadījumā var izvēlēties arī baltā krāsā. Gaisa aizkaros integrētā DRV vadības sistēma ar vienu ventilatora ātruma regulatoru ļauj kontrolēt ne vairāk kā 5 gaisa aizkarus. Šī sistēma sniedz iespēju ELiS A gaisa aizkarus pieslēgt pie BMS.

Kāpēc ir izdevīgi izvēlēties moderna izskata ar ūdeni darbināmos gaisa aizkarus ELiS A:

  • Moderns izskats – oriģināls elipses formas tērauda un plastmasas korpuss, kas ir pieejams pelēkā vai baltā krāsā.
  • Gaisa barjera ir labs līdzeklis pret ziemas aukstumu, vasaras karstumu, dūmiem, smacīgu gaisu, kukaiņiem, putekļiem. Notur telpā silto vai attiecīgi atdzesēto gaisu.
  • Gaisa aizkarus izgatavo no visaugstākās kvalitātes detaļām: teicami vācu firmas EBM ražoti centrbēdzes ventilatori, augstas kvalitātes vara siltummaiņi ar alumīnija plāksnēm. Galvenā konstrukcija izgatavota no alumīnija.
  • Plaša modeļu izvēle: ELiS A gaisa aizkarus ir iespējams izvēlēties ūdens, elektriskus vai nesildošus; tie ir triju dažādu garumu (1 m, 1,5 m un 2 m) un tos var montēt vienu blakus otram.
  • Kvalitātes garantija – šis ir Eiropas līmeņa izstrādājums, kura tehniskie parametri atbilst deklarētajām vērtībām; piešķirts CE sertifikāts.
  • Ventilatori darbojas klusi un ekonomiski. Plastmasas darbrats un jaunākās paaudzes vācu bezsuku motori garantē, ka ventilatori darbosies klusu, un minimalizē elektroenerģijas patēriņu.
  • Plašas pielāgošanas iespējas: restorāni, veikali, automašīnu tirgotavas, bankas, grāmatnīcas, aptiekas, viesnīcas, kafejnīcas, bāri, valsts pārvaldes iestāde, vējtveri un citi objekti.
  • Var pievienot pie ēkas pārvaldības sistēmas jeb BMS.

ELiS A gaisa aizkaru montāža
3 att.: ELiS A gaisa aizkaru montāža

Saistītas norādes

ELiS A gaisa aizkari
Manuals 5.3 MB
Atbilstības deklarācijas 659 KB
Bukleti 12.9 MB
Katalogi 1 MB
Hygienic certificate 557 KB
AutoCAD drawings 7.7 MB
BIM objects 29.9 MB
TS controller for equipment with 3-speed fans
Manuals 452 KB
Atbilstības deklarācijas 1.1 MB
T-box regulators
Manuals 22.6 MB
Atbilstības deklarācijas 1.1 MB
MODBUS protocol for connection to BMS 5.9 MB
T-box Zone regulators
Manuals 5.8 MB
MODBUS protocol for connection to BMS 192 KB
Modelis: ELiS A-W-150 SILVER
Montāžas kronšteini
KRON T SILVER Kronšteins ELiS T / ELiS A SILVER / ELiS DUO SILVER gaisa aizkariem
KRON T SILVER
Kronšteins ELiS T / ELiS A SILVER / ELiS DUO SILVER gaisa aizkariem
Vadības sistēmas standarta ierīcēm
TS 3 pakāpju ventilatora ātruma regulators ar integrētu termostatu
TS
3 pakāpju ventilatora ātruma regulators ar integrētu termostatu
Vadības sistēmas gaisa aizkariem
DCe Magnētiskais durvju slēdzis
DCe
Magnētiskais durvju slēdzis
DCm Mehāniskais durvju slēdzis
DCm
Mehāniskais durvju slēdzis
FLOWAIR vadības sistēma
T-box Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, can be connected to BMS
T-box
Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, can be connected to BMS
T-box Zone Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, multi-zone control - can create up to 31 zones and control each unit independently, can be connected to BMS
T-box Zone
Intelligent controller with touch screen, built-in room thermostat and programable week calendar, one controller can control up to 31 units, multi-zone control - can create up to 31 zones and control each unit independently, can be connected to BMS
PT-1000 Temperatūras sensors DRV vadības moduļiem, IP65
PT-1000
Temperatūras sensors DRV vadības moduļiem, IP65
Vārsti
SRQ2d-1/2 Divvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.0 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ2d-1/2
Divvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.0 m³/h kvs, pilnībā atveras 18 s, IP20
SRS2d S Divvirzienu vārsts ar izpildmehānismu (Siemens), 1/2" savienojums, 2 m³/h kvs, pilnībā atveras 10 s, IP30
SRS2d S
Divvirzienu vārsts ar izpildmehānismu (Siemens), 1/2" savienojums, 2 m³/h kvs, pilnībā atveras 10 s, IP30
SRQ3d-1/2 Trīsvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.4 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ3d-1/2
Trīsvirzienu vārsts ar izpildmehānismu (Belimo), 1/2" savienojums, 3.4 m³/h kvs, pilnībā atveras 18 s, IP20
Vibrācijas slāpējošas savienošanas caurules ar nerūsējošā tērauda stiegrojuma vijumu
ZAR 100 1/2 Ø14 Vibrācijas slāpējoša savienošanas caurule, 100 cm garums, 1/2" collu savienojums, Ø14 mm diametrs
ZAR 100 1/2 Ø14
Vibrācijas slāpējoša savienošanas caurule, 100 cm garums, 1/2" collu savienojums, Ø14 mm diametrs
Papildu piederumi gaisa aizkariem
FILTER ELiS 150 Filtru komplekts 1.5 m garuma ELiS gaisa aizkariem (3 x EU2 filtri)
FILTER ELiS 150
Filtru komplekts 1.5 m garuma ELiS gaisa aizkariem (3 x EU2 filtri)
