Ūdens-gaisa aizkari, montējama horizontāli un vertikāli, baltā krāsā, aizsardzības klase IP21, montēšanas augstums līdz 3 m, ietverts kronšteins montēšanai pie sienas, sildīšanas jauda: no 10 kW (60/40°C) līdz 22.8 kW (90/70°C), gaisa plūsma - trīs ātrumi 1600/1850/2100 m³/st., ventilatora jauda 210 W, trokšņa līmenis 46.5/48.5/50.5 dB(A), platums 1.5 m, svars 27.5 kg, GARANTIJA 2 gadi
Vai jūs interesē šis produkts? Sazinieties ar mums:

Jānis Kārkliņš

LV, RU, EN
+371 251 50105

Tirdzniecības pārstāvis Latvijā Saņemt piedāvājumu
Noklikšķiniet uz modeļa: parādīsies tehniskā informācija, izmēri, piederumi
ELiS C-W - montējama horizontāli un vertikāli, baltā krāsā, aizsardzības klase IP21, montēšanas augstums līdz 3 m, ietverts kronšteins montēšanai pie sienas
ELiS C-W-100 sildīšanas jauda: no 6.5 kW (60/40°C) līdz 14.9 kW (90/70°C), gaisa plūsma - trīs ātrumi 1050/1250/1400 m³/st., ventilatora jauda 140 W, trokšņa līmenis 44.5/46.5/48.5 dB(A), platums 1 m, svars 19 kg, GARANTIJA 2 gadi
ELiS C-W-100
sildīšanas jauda: no 6.5 kW (60/40°C) līdz 14.9 kW (90/70°C), gaisa plūsma - trīs ātrumi 1050/1250/1400 m³/st., ventilatora jauda 140 W, trokšņa līmenis 44.5/46.5/48.5 dB(A), platums 1 m, svars 19 kg, GARANTIJA 2 gadi
ELiS C-W-150 sildīšanas jauda: no 10 kW (60/40°C) līdz 22.8 kW (90/70°C), gaisa plūsma - trīs ātrumi 1600/1850/2100 m³/st., ventilatora jauda 210 W, trokšņa līmenis 46.5/48.5/50.5 dB(A), platums 1.5 m, svars 27.5 kg, GARANTIJA 2 gadi
ELiS C-W-150
sildīšanas jauda: no 10 kW (60/40°C) līdz 22.8 kW (90/70°C), gaisa plūsma - trīs ātrumi 1600/1850/2100 m³/st., ventilatora jauda 210 W, trokšņa līmenis 46.5/48.5/50.5 dB(A), platums 1.5 m, svars 27.5 kg, GARANTIJA 2 gadi
ELiS C-W-200 sildīšanas jauda: no 14.7 kW (60/40°C) līdz 32.5 kW (90/70°C), gaisa plūsma - trīs ātrumi 2300/2600/3000 m³/st., ventilatora jauda 260 W, trokšņa līmenis 48.5/50.5/52.5 dB(A), platums 2 m, svars 35.1 kg, GARANTIJA 2 gadi
ELiS C-W-200
sildīšanas jauda: no 14.7 kW (60/40°C) līdz 32.5 kW (90/70°C), gaisa plūsma - trīs ātrumi 2300/2600/3000 m³/st., ventilatora jauda 260 W, trokšņa līmenis 48.5/50.5/52.5 dB(A), platums 2 m, svars 35.1 kg, GARANTIJA 2 gadi
Modelis: ELiS C-W-150
Vispārējie dati
Sildīšanas jauda pie 90/70°C ūdens un 10°C gaisa temperatūras, fan at max speed
kW
22,8
Gaisa pūšanas attālums (mērot vertikāli pa 2 m/s ātruma robežu)
m
3
Gaisa temperatūras paaugstināšana (∆T)
°C
32
Maks. gaisa plūsma
m³/st.
2100
Ventilatora dati
Elektrības padeve
V/Hz
1PH, 230/50
Maks. strāvas patēriņš
A
0,95
Maks. enerģijas patēriņš
W
210
IP / Izolācijas klase
21 / F
Ātrumi
3
Ventilatora dati ar 3. (maksimālo) ātrumu
Gaisa plūsma
m³/st.
2100
Skaņas spiediena līmenis mērīts telpā ar ietilpību 500 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 3 m attālumā no ierīces
dB(A)
50,5
Ventilatora dati ar 2. (vidējo) ātrumu
Gaisa plūsma
m³/st.
1850
Skaņas spiediena līmenis mērīts telpā ar ietilpību 500 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 3 m attālumā no ierīces
dB(A)
48,5
Ventilatora dati ar 1. (minimālo) ātrumu
Gaisa plūsma
m³/st.
1600
Skaņas spiediena līmenis mērīts telpā ar ietilpību 500 m³ un ar vidējiem skaņas absorbcijas rādītājiem. Mērījums veikts 3 m attālumā no ierīces
dB(A)
46,5
Instalācijas dati
Montēšana
Horizontal
Maks. darba temperatūru telpā
°C
60
Apkurei izmantojamā ūdens maks. temperatūra
°C
90
Maks. darba spiediens
MPa
1,2
Ūdens cauruļu pievienošana
Ø "
¾
Citi dati
Siltummainis
Copper with aluminum plates
Korpuss
Steel and aluminium
Krāsa
White
Izmēri
Garums
mm
1500
Dziļums
mm
309
Augstums
mm
243
Svars
kg
27,5

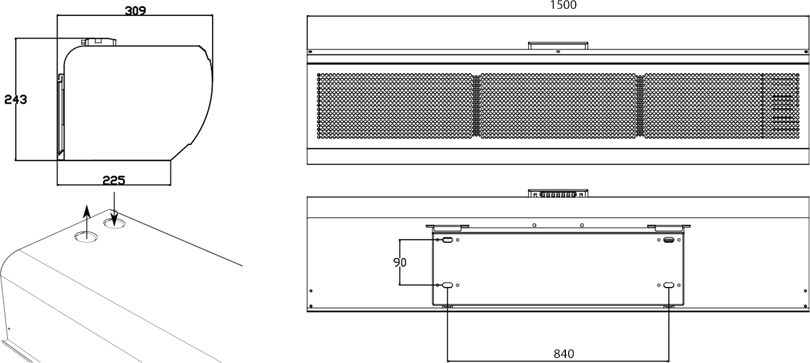

Izmēri

Modelis: ELiS C-W-150

Sildīšanas jaudas

ELiS C-W-150 gaisa plūsmas 3 ātrums = 2100 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
26,1
1150
22,7
36,5
24,4
1078
20,2
39,5
22,8
1006
17,8
42,0
21,1
933
15,5
44,5
19,5
860
13,4
47,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
22,5
988
17,7
31,5
20,8
916
15,4
34,5
19,2
843
13,3
37,0
17,5
770
11,3
39,5
15,8
696
9,4
42,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
18,9
826
13,2
26,5
17,2
754
11,2
29,0
15,6
681
9,4
32,0
13,9
608
7,6
34,5
12,2
533
6,0
37,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
15,3
666
9,3
21,5
13,6
593
7,6
24,0
11,9
519
6,0
26,5
10,2
445
4,5
29,5
8,5
368
3,3
32,0
ELiS C-W-150 gaisa plūsmas 2 ātrums = 1850 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
24,1
1062
19,6
38,5
22,6
996
17,5
41,0
21,1
930
15,4
43,5
19,5
862
13,4
46,0
18,0
794
11,6
48,5

0
5
10
15
20
Tw1/Tw2 = 80/60°C
20,8
912
15,3
33,0
19,3
846
13,4
35,5
17,7
779
11,5
38,0
16,2
712
9,8
40,5
14,6
643
8,2
43,0

0
5
10
15
20
Tw1/Tw2 = 70/50°C
17,5
764
11,5
28,0
15,9
697
9,8
30,5
14,4
630
8,1
33,0
12,8
562
6,6
35,5
11,3
493
5,2
38,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
14,1
615
8,1
22,5
12,6
548
6,6
25,0
11,0
480
5,2
27,5
9,4
411
4,0
30,0
7,8
341
2,8
32,5
ELiS C-W-150 gaisa plūsmas 1 ātrums = 1600 m³/st.
Tp1
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C
PT
Qw
∆pw
Tp2
kW
l/st.
kPa
°C

0
5
10
15
20
Tw1/Tw2 = 90/70°C
21,9
968
16,6
40,5
20,6
908
14,8
43,0
19,2
847
13,0
45,5
17,8
786
11,4
47,5
16,4
724
9,8
50,0

0
5
10
15
20
Tw1/Tw2 = 80/60°C
18,9
832
13,0
35,0
17,6
772
11,3
37,5
16,2
710
9,8
40,0
14,8
649
8,3
42,0
13,4
587
6,9
44,5

0
5
10
15
20
Tw1/Tw2 = 70/50°C
15,9
696
9,7
29,5
14,5
636
8,3
32,0
13,1
574
6,9
34,0
11,7
512
5,6
36,5
10,3
449
4,5
39,0

0
5
10
15
20
Tw1/Tw2 = 60/40°C
12,9
561
6,9
24,0
11,5
500
5,6
26,0
10,0
438
4,4
28,5
8,6
375
3,4
31,0
7,1
311
2,4
33,0
  • PT - sildīšanas jauda
  • Tp1 - iesūcamā gaisa temperatūra
  • Tp2 - izpūšamā gaisa temperatūra
  • Tw1 - pievadāmā ūdens temperatūra
  • Tw2 - izvadāmā ūdens temperatūra
  • Qw - ūdens plūsma siltummainī
  • Δpw - ūdens spiediena kritums siltummainī

Ja vēlaties aprēķināt sildīšanas jaudu dažādos parametros, to var izdarīt ražotāja vietnē.

Efektīvs gaisa aizkars, klusa darbība, ērta vadība un pievilcīgs izskats – tās ir svarīgākās kvalitatīvu gaisa aizkaru īpašības. Pēc tā vadās arī FLOWAIR kompānija, bet komerciālie ELiS C gaisa aizkari to apstiprina. Baltās krāsas EliS C gaisa aizkari ar stipru tērauda un alumīnija korpusu skaisti integrējas telpas interjerā un brīnišķīgi veic savu galveno funkciju – uz leju pūš pastāvīgu gaisa straumi, un šādi veido gaisa barjeru, atdalot telpas iekšpusi no ārējās vides. Šādi tiek saglabāts silts un atdzesēts telpas gaiss, neļaujot telpā nokļūt putekļiem, kukaiņiem, izdalāmām gāzēm un citiem netīrumiem. Mūsdienīgā dizaina EliS C gaisa aizkari ir brīnišķīgi piemēroti izmantošanai komerciālās nozīmes telpās: kafejnīcās, viesnīcās, restorānos, bāros, veikalos un citās vietās.

Ūdens ELiS C gaisa aizkarus variet izvēlēties no trijiem dažādiem garumiem: 1 m, 1.5 m un 2 m. Sienas montēšanas kronšteins ļauj viegli un ātri samontēt gaisa aizkarus horizontālā līdz 3 m augstumā. Gaisu, kas tiek ievilkts ierīcē sasilda karstā ūdens siltummainis (sildīšanas režīmā), savukārt no vieglās un izturīgās plastmasas izgatavotais ventilators klusi (44.5-52.5 dB(A)) izpūš sasildīto gaisu uz leju.

ELiS C gaisa aizkarus ir viegli un ērti vadīt ar sienas TS vadības pulti – 3 pakāpju ventilatora ātruma regulatoru un telpas termostatu vienā. Ja tiek lietots ūdens vārsts, tad vadību var izvēlēties – sildīt izpūšamo gaisu vai nē. HEAT – darbojas ventilators un atveras vārsts, kas padod karsto ūdeni uz siltummaini; FAN - darbojas tikai ventilators, vārsts tiek aizvērts.

Ir iespējami divi gaisa aizkaru darbības režīmi:

  • nepārtrauktais, kad, termostatā sasniedzot konkrētu temperatūru, vārsts aptur karstā ūdens padevi uz siltummaini, bet ventilators turpina pūst;
  • termostata, kad, sasniedzot konkrētu temperatūru, tiek izslēgts ventilators, un tiek aizvērts ūdens vārsts.

Ja vēlaties, lai, atverot durvis gaisa aizkari automātiski izslēgtos, aizverot – ieslēgtos, var izmantot mehānisko durvju kontaktu vai magnētisko durvju kontaktu ar releju.

Ja vēlaties efektīvus, augstas kvalitātes gaisa aizkarus par vēl labāku cenu, izvēlieties ELiS C gaisa aizkarus!

ELiS C ūdens gaisa aizkarus ir vērts izvēlēties tāpēc, ka:

  • Brīnišķīga cenas un kvalitātes attiecība!
  • Mūsdienīgs dizains – baltas krāsas izturīgs metāla korpuss.
  • Vienkārša un ērta vadības sistēma. ELiS C gaisa aizkarus var vadīt ar sienas TS vadības pulti – ventilatora ātruma regulatoru un telpas termostatu vienā. TS vadības pults ļauj manuāli regulēt ventilatora ātrumu (3 ātrumi), izvēlēties režīmu bez sildīšanas FAN (darbojas tikai ventilators, vārsts tiek aizvērts) vai režīmu ar sildīšanu HEAT (darbojas ventilators un tiek atvērts vārstulis, kas ievada karsto ūdeni siltummainī). Iespēja izmantot magnētisko vai mehānisko durvju adapteri.
  • Gaisa aizbīdnis: atdala divās telpās esošos klimata apstākļus; sargā telpas no: ziemas aukstuma, vasaras karstuma, dūmiem, tvaika, kukaiņiem, putekļiem; saglabā telpā siltu vai atdzesētu gaisu; samazina izdevumus apkurei vai gaisa atdzesēšanai; piesaista klientus tirdzniecības objektos (atvērto durvju efekts); palielina personāla darba komfortu.
  • Kvalitatīvas detaļas: tērauda un alumīnija korpuss; ventilatori no vieglas un izturīgas plastmasas garantē klusu darbību (no 44.5 līdz 52.5 db(A)).
  • Iespēja izvēlēties no dažiem variantiem: var izvēlēties ūdens vai elektriskos ELiS C gaisa aizkarus: 1m, 1.5 m. un 2 m garus.
  • Sienas montēšanas kronšteins ļauj ātri un viegli samontēt gaisa aizkarus. Kronšteins ir iekļauts komplektācijā.
  • Plašas pielietošanas iespējas: veikali, bankas, teātri, grāmatnīcas, aptiekas, restorāni, kafejnīcas, bāri, administrācijas iestādes, tamburi un citi objekti.

EliS C gaisa aizkaru montēšana
1 piem.: EliS C gaisa aizkaru montēšana

ELiS C gaisa aizkari
Manuals 1.3 MB
Atbilstības deklarācijas 659 KB
BIM objects 2.9 MB
TS controller for Flowair 3-speed fans
Manuals 452 KB
T-box regulators
Manuals 7 MB
Atbilstības deklarācijas 1.1 MB
MODBUS protocol for connection to BMS 1.5 MB
DCet magnetic door switch with relay
Manuals 647 KB
RX control signal splitter for 3-speed fans
Manuals 1.8 MB
Atbilstības deklarācijas 1.4 MB
DRV ELiS control module for 3-speed air curtains
Manuals 1.5 MB
Modelis: ELiS C-W-150
Montāžas kronšteini
KRON C-W VERTICAL Mounting bracket for vertical installation of ELiS C-W air curtains
KRON C-W VERTICAL
Mounting bracket for vertical installation of ELiS C-W air curtains
Vadības sistēmas standarta ierīcēm
TS 3 pakāpju ventilatora ātruma regulators ar integrētu termostatu
TS
3 pakāpju ventilatora ātruma regulators ar integrētu termostatu
RX Vadības signāla sadalītājs priekš 3 ātrumu ventilatoriem – ar vienu TS vai HMI vadības pulti var vadīt līdz sešiem 3V kaloriferiem, līdz sešām gaisa aizkaru ierīcēm ELiS T, kā arī līdz trijiem rūpnieciskās klases ELiS G gaisa aizkariem, var savienot kopējā sistēmā trīs RX signāla sadalītājus, lai tādējādi vadītu līdz 18 ierīcēm; pievienojiet arī ieslēgšanas/izslēgšanas vārstus un durvju sensoru DCe/DCm
RX
Vadības signāla sadalītājs priekš 3 ātrumu ventilatoriem – ar vienu TS vai HMI vadības pulti var vadīt līdz sešiem 3V kaloriferiem, līdz sešām gaisa aizkaru ierīcēm ELiS T, kā arī līdz trijiem rūpnieciskās klases ELiS G gaisa aizkariem, var savienot kopējā sistēmā trīs RX signāla sadalītājus, lai tādējādi vadītu līdz 18 ierīcēm; pievienojiet arī ieslēgšanas/izslēgšanas vārstus un durvju sensoru DCe/DCm
Vadības sistēmas gaisa aizkariem
DCet Magnetic door contact with relay box
DCet
Magnetic door contact with relay box
DCm Mehāniskais durvju slēdzis
DCm
Mehāniskais durvju slēdzis
FLOWAIR vadības sistēma
T-box Viedvadīkla ar skārienekrānu, ventilatora ātruma regulators ar integrētu termostatu un programmējamu nedēļas kalendāru
T-box
Viedvadīkla ar skārienekrānu, ventilatora ātruma regulators ar integrētu termostatu un programmējamu nedēļas kalendāru
DRV ELiS Vadības modulis priekš ELiS T, ELiS C, ELiS G 3V, varēsit šīs ierīces vadīt ar vadīklu T-box, katrai ierīcei ir vajadzīgs atsevišķs DRV modulis, var savienot līdz 31 ierīcei, ierīces var vadīt arī no ēkas pārvaldības sistēmas (BMS)
DRV ELiS
Vadības modulis priekš ELiS T, ELiS C, ELiS G 3V, varēsit šīs ierīces vadīt ar vadīklu T-box, katrai ierīcei ir vajadzīgs atsevišķs DRV modulis, var savienot līdz 31 ierīcei, ierīces var vadīt arī no ēkas pārvaldības sistēmas (BMS)
PT-1000 Temperatūras sensors DRV vadības moduļiem, IP65
PT-1000
Temperatūras sensors DRV vadības moduļiem, IP65
Vārsti
SRQ2d-3/4 Divvirzienu vārsts ar izpildmehānismu (Belimo), 3/4" savienojums, 6.5 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ2d-3/4
Divvirzienu vārsts ar izpildmehānismu (Belimo), 3/4" savienojums, 6.5 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ3d-3/4 Trīsvirzienu vārsts ar izpildmehānismu (Belimo), 3/4" savienojums, 6.5 m³/h kvs, pilnībā atveras 18 s, IP20
SRQ3d-3/4
Trīsvirzienu vārsts ar izpildmehānismu (Belimo), 3/4" savienojums, 6.5 m³/h kvs, pilnībā atveras 18 s, IP20
Vibrācijas slāpējošas savienošanas caurules ar nerūsējošā tērauda stiegrojuma vijumu
ZAR 100 3/4 Ø19 Vibrācijas slāpējoša savienošanas caurule, 100 cm garums, 3/4" collu savienojums, Ø19 mm diametrs
ZAR 100 3/4 Ø19
Vibrācijas slāpējoša savienošanas caurule, 100 cm garums, 3/4" collu savienojums, Ø19 mm diametrs
